Classements de taille de pore : ce que le chiffre spécifie réellement
Le classement de taille de pore indiqué sur un filtre seringue est une spécification de rétention, et non la mesure d'un trou géométrique unique. La plupart des membranes utilisées en filtration seringue sont microporeuses et tortueuses : le liquide traverse un réseau interconnecté de canaux qui se rétrécissent et s'élargissent le long du trajet. La valeur nominale est un chiffre nominal dérivé d'essais de rétention contre des particules ou organismes de challenge définis dans des conditions définies. Deux dispositifs portant le même label 0,22 µm de fabricants différents peuvent différer de manière mesurable en débit, en liaison des analytes et en marge de rétention.
La conséquence pratique pour le développement de méthode : considérez le chiffre comme un point de départ, non comme une garantie. L'intégrité du dispositif est contrôlée pendant la fabrication, et pour les travaux critiques, elle peut être vérifiée au banc par test de point de bulle ou de flux direct.
Cinq variables, pas une seule
La taille de pore n'est qu'un des paramètres qui déterminent ce qu'un filtre fait à un échantillon :
- Classement de taille de pore — ce qui est retenu
- Chimie de la membrane — ce qui est adsorbé, et quel solvant le dispositif tolère
- Surface de filtration effective — la vitesse à laquelle le dispositif s'écoule et ce qu'il retient
- Boîtier et assemblage — qualité de la soudure, volume mort, limites de pression
- Propriétés de l'échantillon — charge particulaire, viscosité, solvant, pH
Modifier la taille de pore n'aborde que le premier point. Un filtre 0,22 µm colmaté est souvent un problème de préfiltration, et non de taille de pore.

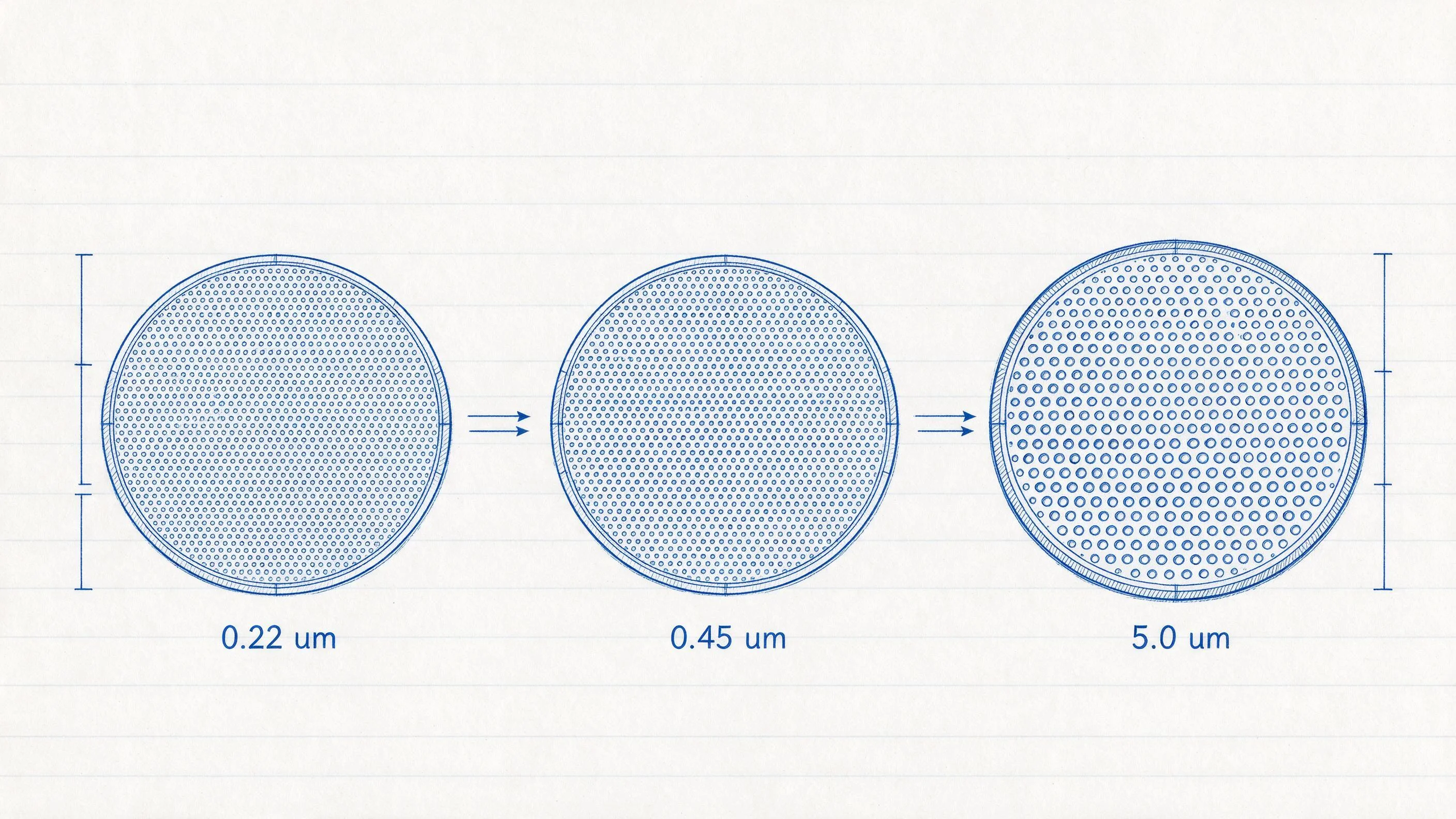

0,22 µm vs 0,45 µm : stérilisation et clarification
Une erreur de spécification courante en préparation d'échantillons consiste à traiter 0,45 µm et 0,22 µm comme interchangeables. Ils servent des objectifs différents.
0,45 µm — classe clarification. Élimine les particules générales : poussière, protéines précipitées, échantillon non dissous, fibres et débris qui colmateraient un fritté de colonne ou un injecteur. Il ne retient pas de manière fiable les bactéries et n'est pas un filtre stérilisant.
0,22 µm — adapté à la filtration stérilisante lorsque le dispositif et les conditions sont validés. Noté 0,2 µm dans de nombreuses méthodes ; les deux notations désignent la même classe nominale. L'allégation de qualité stérilisante pour les solutions aqueuses repose sur la rétention de *Brevundimonas diminuta* à un niveau de challenge défini dans des conditions validées, combinée à un test d'intégrité du dispositif — et non sur le seul chiffre de taille de pore.
| Attribut | 0,45 µm | 0,22 µm |
|---|---|---|
| Objectif principal | Clarification | Stérilisation |
| Rétention bactérienne | Pas d'allégation stérilisante | Option de qualité stérilisante lorsque le dispositif et les conditions sont validés |
| Débit | Plus élevé | Plus faible |
| Comportement au colmatage | Tolère une charge particulaire plus élevée | Colmate plus tôt sur les échantillons troubles |
| Usage typique | Échantillons de dissolution, phase mobile, nettoyage général | Milieux stériles, tampons, solutions biologiques, filtration finale avant LC |
| Combinaison | À utiliser en préfiltre en amont d'un 0,22 µm sur échantillons chargés | À utiliser en aval d'un 0,45 µm lorsque la charge particulaire est élevée |
Filtres seringue 0,1 µm et 0,2 µm : contrôle des particules fines
Lorsqu'un dispositif 0,22 µm ne suffit pas, un classement plus serré est spécifié. Motifs typiques :
- Réduction des mycoplasmes, où un classement 0,1 µm est conventionnellement utilisé
- Allégations d'élimination liées aux virus
- Colonnes UHPLC sub-2 µm, où le relargage de particules sous le seuil de coupure 0,22 µm peut encore endommager le lit
- Suspensions de nanoparticules et liposomes, où l'élimination des agrégats au-dessus d'un seuil défini importe
Les compromis sont prévisibles. Un filtre seringue 0,1 µm a un flux plus faible, une contre-pression plus élevée et une sensibilité au colmatage plus grande qu'un dispositif 0,22 µm comparable. La pression manuelle d'une seringue peut être insuffisante ; des diamètres plus grands, une préfiltration ou une distribution sous pression positive sont souvent nécessaires.
Les tailles de pore cataloguées dans la gamme de filtres seringue ALWSCI Labfil vont de 0,22 µm à 5,0 µm. Lorsqu'une méthode impose un classement 0,1 µm, confirmez la disponibilité actuelle et les options de membrane auprès d'un ingénieur d'applications avant d'inscrire la spécification dans une procédure validée.
Filtres seringue 5,0 µm : préfiltration, et non clarification
Un filtre seringue 5 micron est un dispositif de préfiltration. Il ne stérilise pas et ne fournit pas un filtrat clarifié au niveau habituellement requis par une méthode chromatographique. Sa fonction est d'éliminer la majeure partie des grosses particules afin que la membrane en aval ne soit pas colmatée avant que l'échantillon ne soit passé.
Applications typiques :
- Extraits de sol, sédiments et boues
- Affluents d'eaux usées et autres échantillons aqueux à forte teneur en solides
- Bouillies d'aliments, d'aliments pour animaux et de boissons
- Dissolution de formulations pulvérulentes avant dosage
- Échantillons visqueux, colorés ou visiblement fibreux
La configuration standard est un empilement à deux étages : 5,0 µm d'abord, puis 0,22 µm ou 0,45 µm. La fibre de verre (GF) est le milieu de préfiltration habituel car elle retient une charge particulaire élevée et est disponible sous forme de disque de type profondeur. Deux précautions s'appliquent. Premièrement, la préfiltration ajoute des surfaces et une étape de transfert. Deuxièmement, les analytes hydrophobes peuvent s'adsorber sur le préfiltre, la récupération doit donc être vérifiée sur une matrice représentative avant de figer la méthode.
Diamètre et débit : 4, 13, 25 et 33 mm
La taille de pore détermine ce qui est retenu. Le diamètre détermine la vitesse d'écoulement du dispositif, la quantité d'échantillon qu'il peut traiter avant colmatage, et la quantité de liquide restant piégée dans le boîtier après filtration.
| Diamètre | Surface de filtration relative | Volume d'échantillon typique (indication générale) | Usage typique |
|---|---|---|---|
| 4 mm | La plus petite | Moins de 1 mL | Travail sur micro-volumes, échantillons coûteux ou rares, faible volume résiduel requis |
| 13 mm | Petite | 1–10 mL | Préparation d'échantillons de routine pour LC et GC |
| 25 mm | Moyenne | 10–100 mL | Volumes plus importants, charge particulaire modérée, filtration stérile de tampons |
| 33 mm | La plus grande | Plus de 100 mL, ou échantillons fortement chargés | Filtration de solvant en vrac, échantillons visqueux, étapes de préfiltration |
Les plages de volume d'échantillon et les comparaisons de surface ci-dessus sont des indications générales de l'industrie, et non des spécifications produit. Confirmez les dimensions et le volume résiduel par rapport à la fiche technique actuelle du numéro de pièce spécifique.
Le volume mort mérite une attention particulière. Une membrane retient du liquide qui n'atteint jamais le récipient de collecte. Pour les petits échantillons — où la masse d'analyte est limitée — un diamètre plus petit, une purge à l'air en fin de filtration ou l'élimination de la première fraction de filtrat peuvent modifier sensiblement la récupération. Pour de grands volumes de solvant de faible valeur, le plus grand diamètre pratique réduira le temps et les changements de seringue.
Tableau de sélection par application
Ce qui suit est une indication générale de méthode. Les recommandations de membrane reflètent la pratique analytique courante et doivent être confirmées par rapport à la méthode et à la matrice spécifiques.
| Application | Taille de pore | Membrane (typique) | Stérile ? |
|---|---|---|---|
| Phase mobile LC aqueuse | 0,22 µm (0,45 µm acceptable sur colonnes ≥3 µm avec forte charge particulaire) | Nylon, PVDF, PES, RC | Non stérile |
| UHPLC, garnissage sub-2 µm | 0,2 µm ; 0,1 µm lorsque la méthode le spécifie | PES, PVDF, Nylon | Non stérile |
| Échantillons en solvant organique | 0,22 ou 0,45 µm | PTFE (hydrophobe), Nylon | Non stérile |
| Échantillons aqueux protéiques et biologiques | 0,22 µm | PES, PVDF, RC (faible liaison) | Généralement stérile |
| Milieux de culture cellulaire, tampons, additifs | 0,22 µm | PES, CA | Stérile |
| Tests de dissolution | 0,45 µm | PVDF, PTFE, Nylon, RC | Non stérile |
| Extraits de sol, eaux usées, aliments | 5,0 µm puis 0,22/0,45 µm | GF, puis membrane | Non stérile |
| Échantillons visqueux ou gélifiés | Préfiltration 5,0 µm | GF | Non stérile |
| Eau environnementale, TOC | 0,45 µm typiquement | PVDF, PES, GF | Non stérile |
Notes sur la chimie des membranes : le Nylon convient aux solvants aqueux et organiques ; le PTFE est choisi pour les solvants agressifs et nécessite un pré-mouillage pour les échantillons aqueux ; le PVDF et le PES offrent un débit élevé avec une faible liaison des protéines ; le CA est utilisé en service biologique et aqueux ; le RC offre une faible liaison pour les travaux aqueux ; le MCE convient à l'élimination générale des particules aqueuses ; le GF est un milieu de profondeur pour la préfiltration, et non une membrane stérilisante.
Lignes stériles et non stériles
ALWSCI fournit des filtres seringue sur trois lignes de production — Soudée, Économique et Stérile — en configurations stériles et non stériles. Les matériaux de membrane disponibles sont Nylon, PTFE, PVDF, PES, MCE, CA, RC et GF, avec des tailles de pore de 0,22 µm à 5,0 µm et des diamètres de 4, 13, 25 et 33 mm.
Pour les décisions d'achat :
- Les dispositifs stériles portent une allégation de stérilité et un emballage individuel. Spécifiez des dispositifs stériles lorsque cela est requis, et validez la filtration et la manipulation pour l'exigence de stérilité visée ou lorsque la méthode impose un dispositif stérile.
- Les dispositifs non stériles conviennent à la préparation d'échantillons de routine, à la filtration de phase mobile et à la préfiltration.
- Ne substituez jamais un dispositif non stérile dans une méthode qui en spécifie un stérile.
- La documentation disponible comprend le certificat d'analyse par lot, les rapports SGS et les MSDS. L'entreprise détient les certifications de système de management ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, ISO 13485:2016 et ISO/IEC 17025:2017. Certificats disponibles sur demande.
Liste de contrôle pratique de sélection
- Définissez l'objectif — stérilisation, clarification ou préfiltration. Cela décide 0,22, 0,45 ou 5,0 µm avant tout autre choix.
- Lisez la méthode. Si elle spécifie un classement 0,2 µm ou 0,1 µm, ne revenez pas à 0,45 µm par commodité.
- Vérifiez la compatibilité chimique entre la membrane et le solvant de l'échantillon.
- Évaluez la charge particulaire. Les échantillons visiblement troubles ou à forte teneur en solides nécessitent une étape de préfiltration 5,0 µm.
- Adaptez le diamètre au volume et à la seringue. Le volume mort est un risque de récupération sur les petits échantillons.
- Confirmez l'exigence de stérilité et documentez-la sur le bon de commande.
- Tenez compte de la liaison. Les travaux sur protéines, peptides et analytes à faible concentration favorisent le PES, le PVDF ou le RC.
- Réalisez une vérification de récupération sur une matrice représentative avant d'adopter le dispositif dans une méthode validée.
- Confirmez la documentation — certificat d'analyse par lot, MSDS et tout certificat requis par votre système qualité.
- Qualifiez sur échantillons, pas sur papier.
Étape suivante
Envoyez la spécification que vous visez — taille de pore, membrane, diamètre, stérilité et format de conditionnement — et la sélection pourra être mise en correspondance avec les options catalogue et personnalisées. Demander des échantillons gratuits pour la qualification au banc, Parlez à un ingénieur d'applications pour des conseils spécifiques à la méthode, ou Envoyez votre fiche technique pour les configurations OEM et marque privée.
